Расположение высоковольтных проводов на ВАЗ‑2101: схема подключения и пошаговая инструкция

Высоковольтные провода (бронепровода) на ВАЗ‑2101 — ключевой элемент системы зажигания. От правильности их подключения зависит стабильная работа двигателя. В этой статье разберём схему расположения, порядок подключения и типичные ошибки.

Устройство системы зажигания ВАЗ‑2101

На классических «копейках» используется контактная система зажигания со следующими основными элементами:

• катушка зажигания;
• распределитель зажигания (трамблё́р);
• свечи зажигания;
• высоковольтные провода.

Импульс от катушки через трамблёр распределяется по свечам в строго определённой последовательности.

Нумерация цилиндров двигателя

На двигателе ВАЗ‑2101 цилиндры нумеруются от радиатора к салону (если смотреть на двигатель спереди):

1. 1‑й цилиндр — ближайший к радиатору.
2. 2‑й цилиндр — второй по счёту.
3. 3‑й цилиндр — третий от радиатора.
4. 4‑й цилиндр — ближайший к салону (маховику).

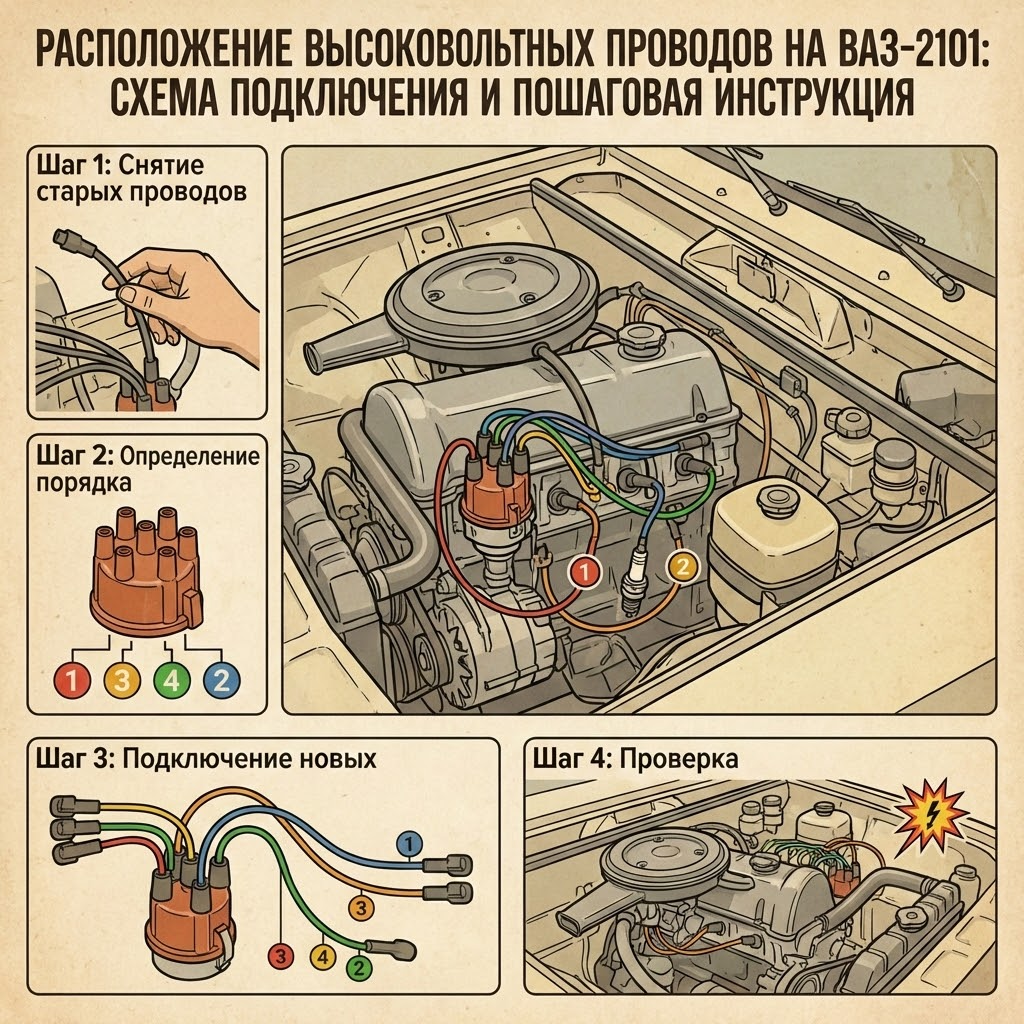

Схема подключения высоковольтных проводов

Порядок работы цилиндров на ВАЗ‑2101: 1–3–4–2. Это значит, что искра подаётся сначала на 1‑й цилиндр, затем на 3‑й, потом на 4‑й и в конце на 2‑й.

Подключение к трамблёру:

1. Вывод, направленный к 1‑му цилиндру (ближнему к радиатору) → провод к свече 1‑го цилиндра.
2. Следующий вывод по часовой стрелке → провод к свече 3‑го цилиндра.
3. Далее по часовой стрелке → провод к свече 4‑го цилиндра.
4. Последний вывод → провод к свече 2‑го цилиндра.

Важно: на крышке трамблёра часто нанесена маркировка (1, 2, 3, 4) у каждого вывода. Сверяйтесь с ней при подключении.

Пошаговая инструкция по замене проводов

1. Подготовка:
   • заглушите двигатель;
   • отключите минусовую клемму АКБ;
   • дайте двигателю остыть (работа ведётся вблизи горячих частей).
2. Демонтаж старых проводов:
   • аккуратно отсоедините наконечники от свечей зажигания;
   • снимите провода с выводов трамблёра;
   • зафиксируйте порядок подключения (можно сфотографировать).
3. Установка новых проводов:
   • подсоедините провод к выводу трамблёра, маркированному «1», и направьте его к свече 1‑го цилиндра;
   • следующий по часовой стрелке вывод трамблёра → провод к свече 3‑го цилиндра;
   • далее → провод к свече 4‑го цилиндра;
   • последний вывод → провод к свече 2‑го цилиндра;
   • убедитесь, что провода не перекручены и не натянуты.
4. Проверка:
   • проверьте плотность контактов на свечах и трамблёре;
   • подключите клемму АКБ;
   • запустите двигатель и убедитесь в отсутствии пропусков зажигания.

Типичные ошибки при подключении

• Неправильный порядок подключения. Ведёт к троению двигателя и пропускам зажигания.
• Слабый контакт. Вызывает искрение и перегрев наконечников.
• Перекручивание проводов. Увеличивает сопротивление и риск пробоя.
• Использование проводов разной длины. Приводит к натяжению или излишним перегибам.
• Отсутствие маркировки. Если цифры стёрты, сверяйтесь с порядком работы цилиндров (1–3–4–2).

Рекомендации по выбору проводов

При замене бронепроводов обращайте внимание на:

• Материал изоляции. Предпочтение — силиконовой (устойчива к температурам от −40∘C до +180∘C).
• Качество наконечников. Должны плотно фиксироваться на свечах и трамблёре.
• Комплектность. Покупайте полный набор из 4 проводов.

Вывод

Правильное расположение высоковольтных проводов на ВАЗ‑2101 — залог стабильной работы двигателя. При замене:

• учитывайте порядок работы цилиндров (1–3–4–2);
• строго соблюдайте схему подключения к трамблёру;
• проверяйте маркировку на проводах и крышке трамблёра;
• обеспечьте надёжные контакты.

Если вы не уверены в своих силах, доверьте работу специалисту — это исключит ошибки и сэкономит время.
