Расположение бронепроводов на ВАЗ‑2114: схема подключения и нюансы монтажа

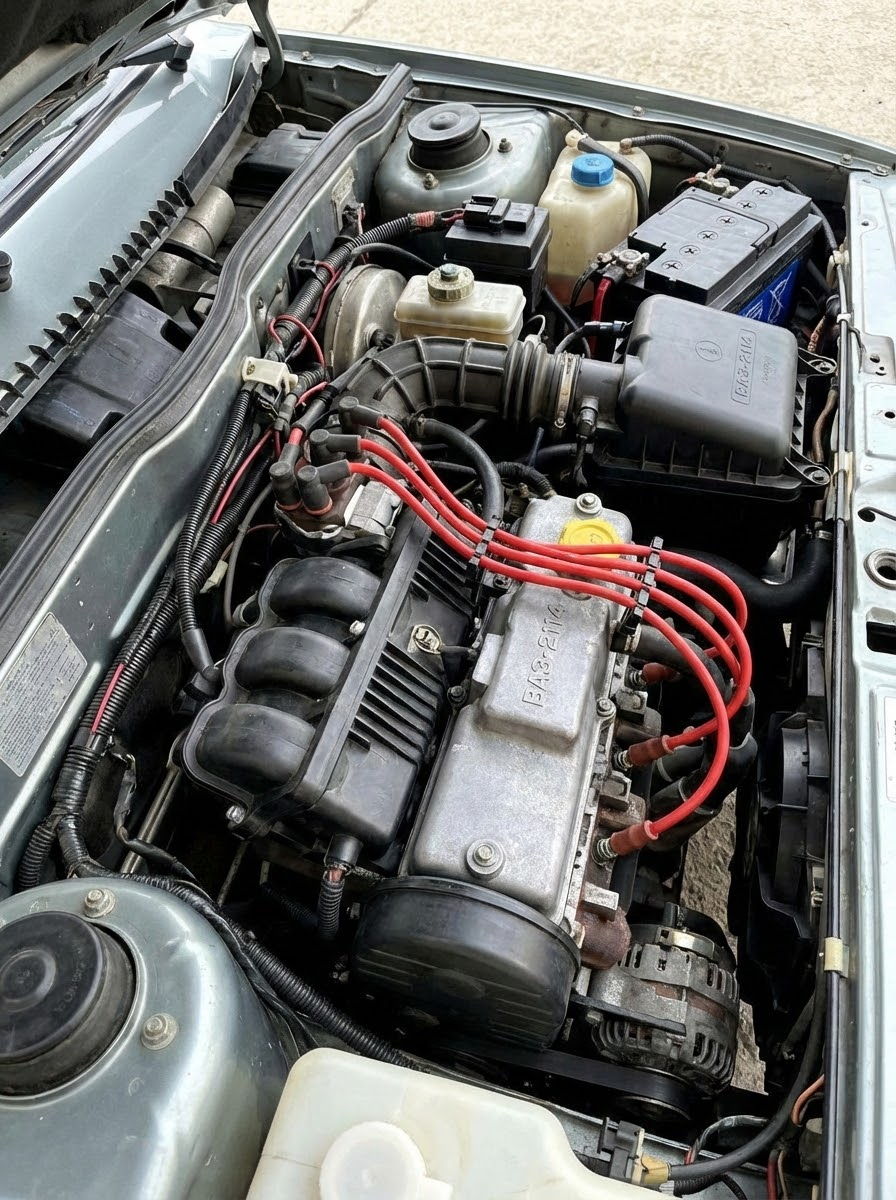

Высоковольтные (бронепровода) — ключевой элемент системы зажигания ВАЗ‑2114. От правильности их подключения зависит стабильная работа двигателя. В этой статье разберём схему расположения, особенности монтажа и типичные ошибки.

Устройство системы зажигания ВАЗ‑2114

В инжекторных ВАЗ‑2114 используется модуль зажигания (не катушка!), который объединяет:

• две катушки зажигания;
• сдвоенный коммутатор;
• разъёмы для подключения бронепроводов.

К модулю подключаются 4 бронепровода, каждый из которых идёт к конкретной свече зажигания.

Схема расположения цилиндров

На двигателе ВАЗ‑2114 (2111, 1,5 л, 8 клапанов) цилиндры нумеруются слева направо (если смотреть на двигатель со стороны радиатора):

1. 1‑й цилиндр — ближайший к ремню ГРМ (шкиву коленвала).
2. 2‑й цилиндр — следующий по порядку.
3. 3‑й цилиндр — третий от ремня.
4. 4‑й цилиндр — ближайший к маховику (коробке передач).

Варианты модулей зажигания и схемы подключения

1. Модули до 2005 года (55.3705, 042.3705)

Особенности:

• скошенный угол корпуса;
• нумерация выводов по часовой стрелке от скошенного угла.

Порядок подключения:

1. Первый вывод (у скошенного угла) → 1‑й цилиндр.
2. Следующий по часовой стрелке → 2‑й цилиндр.
3. Далее → 3‑й цилиндр.
4. Последний → 4‑й цилиндр.

2. Модули после 2005 года (2111‑3705010‑03, 57.3705)

Особенности:

• прямоугольный корпус;
• маркировка выводов может отсутствовать.

Порядок подключения (если разъём сверху):

1. Левый нижний вывод → 1‑й цилиндр.
2. Правый верхний вывод → 2‑й цилиндр.
3. Правый нижний вывод → 3‑й цилиндр.
4. Левый верхний вывод → 4‑й цилиндр.

Альтернативный вариант (по часовой стрелке от 1‑го цилиндра):
1 → 4 → 2 → 3.

Как определить номера цилиндров на двигателе

1. Откройте капот и встаньте лицом к двигателю.
2. Найдите масляный щуп (справа в нижней части).
3. Поднимите взгляд вверх — увидите 4 свечи зажигания.
4. Нумерация: слева направо (1–2–3–4).

Правила подключения бронепроводов

1. Проверяйте маркировку. На многих проводах есть белые кольца или цифры у наконечников.
2. Сверяйтесь с модулем. На корпусе модуля зажигания обычно отлиты цифры (1–4) у каждого вывода.
3. Учитывайте длину. Провода имеют разную длину — не натягивайте и не оставляйте излишков.
4. Обеспечьте плотный контакт. Наконечники должны надёжно фиксироваться на свечах и модуле.
5. Не перепутайте порядок. Ошибка приведёт к пропускам зажигания и нестабильной работе двигателя.

Типичные ошибки при подключении

• Неправильная последовательность. Ведёт к пропускам зажигания и троению двигателя.
• Слабый контакт. Вызывает искрение и перегрев наконечников.
• Использование проводов разной длины. Приводит к натяжению или перегибам.
• Отсутствие маркировки. Если цифры стёрты, сфотографируйте схему перед демонтажем.

Рекомендации по замене

1. Отключите АКБ. Снимите минусовую клемму для безопасности.
2. Фиксируйте порядок. Перед снятием сфотографируйте или запишите расположение проводов.
3. Проверяйте состояние. Осмотрите наконечники и изоляцию на наличие трещин.
4. Тестируйте после монтажа. Запустите двигатель и убедитесь в отсутствии пропусков зажигания.

Вывод

Правильное расположение бронепроводов на ВАЗ‑2114 — залог стабильной работы двигателя. При замене:

• учитывайте тип модуля зажигания (до/после 2005 года);
• строго соблюдайте порядок подключения (1–2–3–4);
• проверяйте маркировку на проводах и модуле;
• обеспечьте надёжные контакты.

Если сомневаетесь в своих силах, доверьте работу специалисту — это исключит ошибки и сэкономит время.
